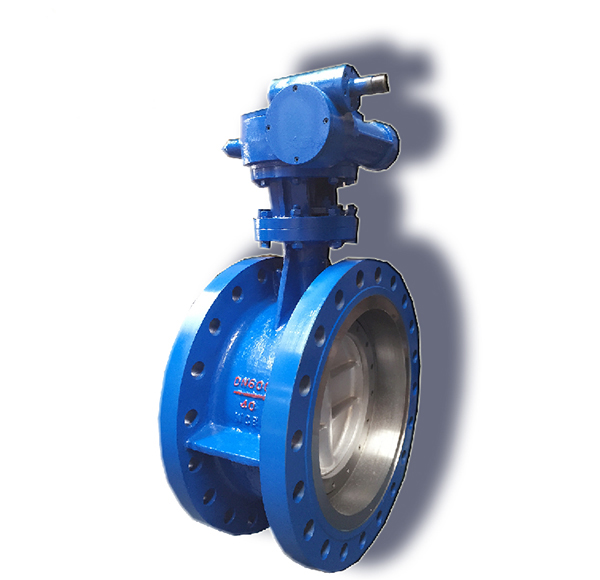

双向压法兰式蝶阀介绍

扭转力大于普通蝶阀，阀杆的强度要求较高；对蝶板强度的要求，使其能保证在工作状态下不发生变形；密封副精度高；蝶板、阀杆、阀体匹配精度要求较高；阀体与阀杆之间的连接处使用自润滑轴承，以减少摩擦。所选择的蜗轮应有足够的扭矩锁定蝶板等。

通过对产品结构特点的分析，结合各阀门类型和结构设计的应用经验，公司技术人员对产品结构进行了改进。采用浮动密封环(类似于固定硬密封球阀的阀座结构)，在反向压力下，可根据阀板关闭时的推力调整密封环的位置，以达到比较好的反向密封效果。浮动密封可以补偿阀门在不同工况(如高温)下的变形和热膨胀，消除对密封表面的损伤，保证密封比压的均匀性，延长密封的使用寿命，提高密封效果。

所设计的特殊夹具确保了密封副(两个密盖为斜锥面)在加工过程中具有与两个斜锥面相同的锥度，满足设计要求。阀体阀座和蝶板密封环的锥形磨削是保证蝶阀密封性能的关键。设计的专用磨削夹具解决了这一技术难题；钻孔阀体与蝶板阀杆孔的同轴度和公差精度取决于镗床和工作人员技术的精度，而高精度镗床和高技术操作人员则解决了这一工艺难题。一批成功的双向硬密封蝶阀得到了国内外客户的好评。目前，它已广泛应用于供热循环水管道等领域。

结构特征

1、蝶阀为双向承压，特殊结构形式可任意调节密封比压力，采用偏心S形阀座密封面，使密封表面不易损坏，提高了阀门的使用寿命，密封性能可靠，符合各级标准。

2、浮动座扭矩相对较小，在90度时易于开启和关闭，操作灵活，省力方便。

3、有一种准确的同步指示机构，可指示阀门在明显位置的开启和关闭情况，并可调整或切断。

4、阀门可按需要安装不同的驱动装置，如手动、电动、气动、液压等，既可现场操作，又可远距离操作，可由单台或多台集中控制。

5、流量好，具有调节功能，应用范围广，可用于水、蒸汽、油、气、气等介质。
