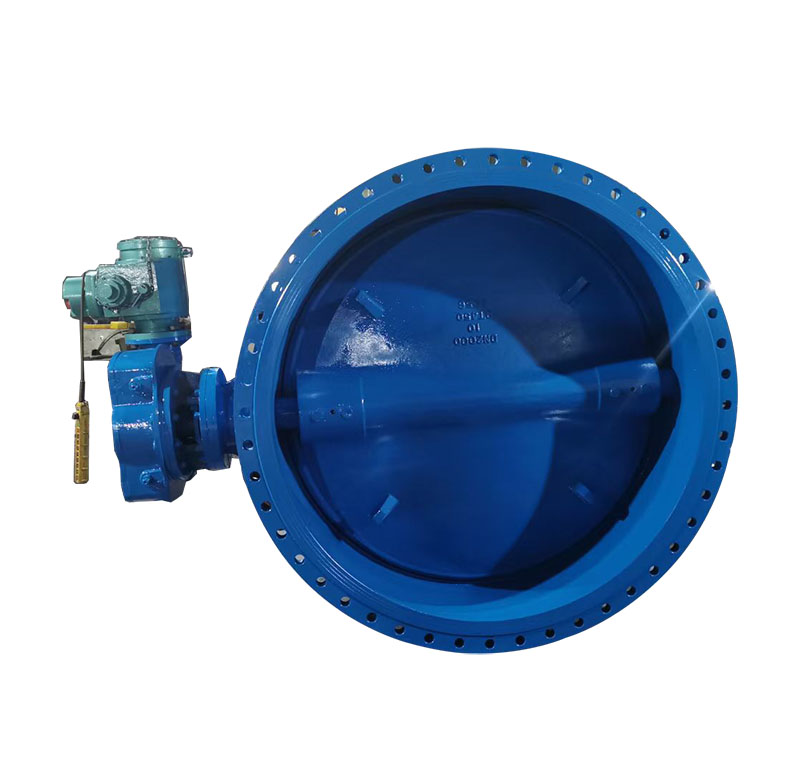

法兰蝶阀 网站首页> 产品中心 >法兰蝶阀 >D342F双偏心蝶阀
【产品用途】
D42F、D342F、D642F、D942F型PN10~PN100的双偏心法兰蝶阀也叫作高性能法兰蝶阀，主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。

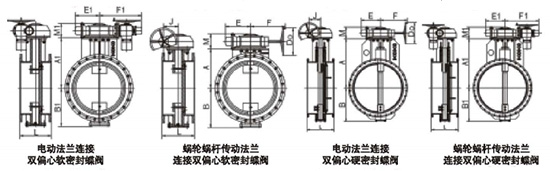

【结构示意图】
【阀门型号】
双偏心法兰蝶阀常见的型号有：d342f-10、d342f-16、d342f-25、d342f-40、d342f-64、d342f-100、d642f-10、d642f-16、d642f-25、d642f-40、d642f-64、d642f-100、d942f-10、d942f-16、d942f-25、d942f-40、d942f-64、d942f-100等。
【产品特点】
1、 设计合理，结构紧凑，装拆容易，便于维修。
2、 采用偏心结构，减少密封圈的摩擦，延长阀门使用寿命。
3、 完全密封，泄漏为零。可以用于超高真空工况。
4、 更换阀板密封圈、蝶板,转轴等材质,可适用多种介质和不同温度。
【执行标准】
设计规范： GB/T 12238 API609
结构长度： GB/T 12221 API609 ASME B16.10
法兰连接： GB/T 9113 API609 ASME B16.5 ISO5752
试验与检验：GB/T 13927 API598
【性能参数】
| 工作压力(MPa) | 0.6~10.0 (PN6-PN100) | |||
| 适用温度(℃) | 软密封≤200℃ | |||
| 适用介质 | 水、油、气、醋酸类、硝酸类等其他介质 | |||
| 材料 | 阀体 | WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel | ||
| 蝶板 | WCB CF8 CF8M 铬钼钢 低温钢 镍合金 Monel Duplex Steel | |||
| 阀杆 | 2Cr13 F304 F316 铬钼钢 低温钢 镍合金 Monel | |||
| 密封面 | SS+柔性石墨 不锈钢司太立合金 碳化钨 镍合金 Monel | |||
| 填料 | 柔性石墨 PTFE | |||

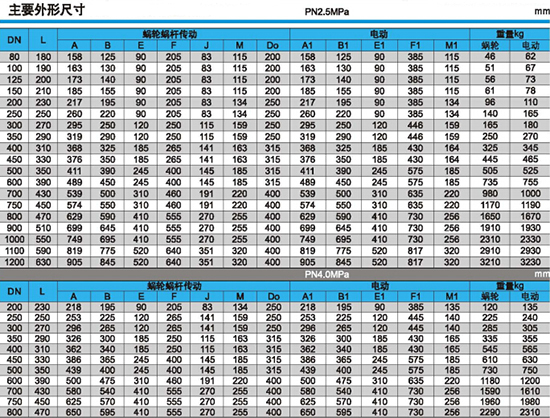

【外形尺寸】
